O AutoSchematic é uma extensão de aplicativo DLL escrita em C# .NET Framework 4.8 que auxilia na representação gráfica de bobinas para motores elétricos, bem como o seu fechamento interno das fases. Incluindo suporte para customizações, adaptações e flexibilidade de parâmetros para desempenho, pode ser aplicado em diversos cenários distintos.

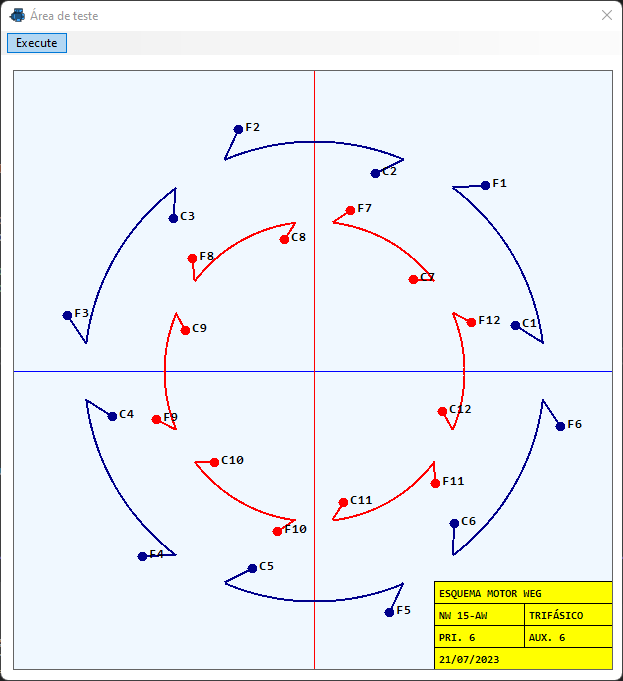

- Plano inicial para trabalho
Este é o seu ambiente de trabalho. Aqui, informações como o número de bobibas, ligações, legendas, etc, são definidos e controlados.

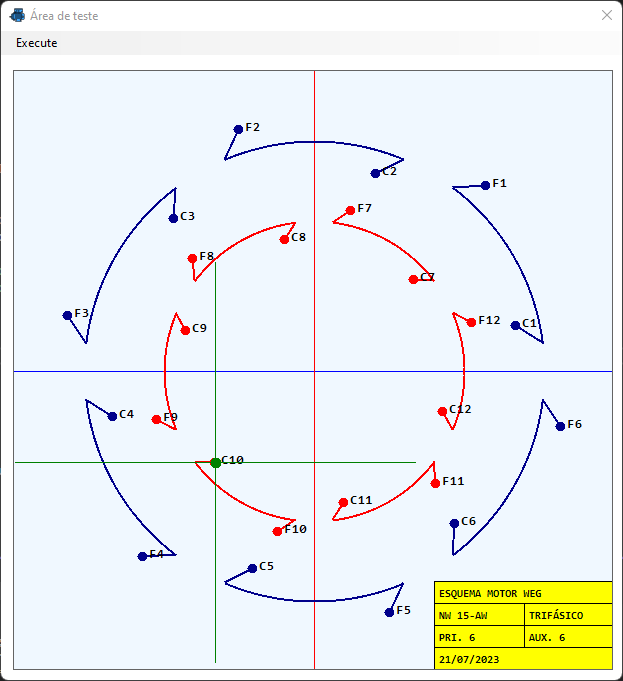

- Ponto-linha livre
Segurando a tecla Ctrl, o usuário pode gerar uma linha a partir de qualquer um dos vértices válidos para outra área do plano. Essa função é útil para representar fios soltos no fechamento interno das bobinas. As linhas verdes são guias para horientação.

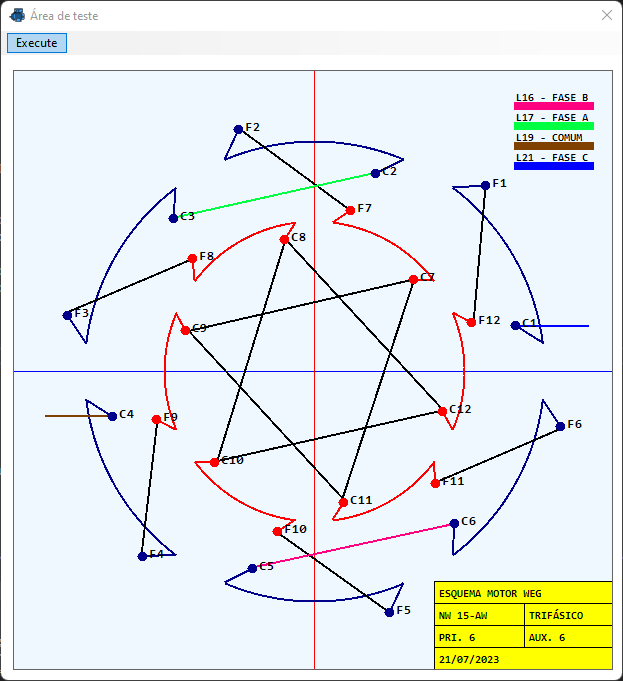

- Exemplo de fechamento
A imagem mostra um exemplo prático do uso da DLL. Logo no canto superior direito, temos as legendas das linhas destacadas pelo usuário. Na borda inferior direita, temos o carimbo com informações importantes sobre o modelo. Tanto as linhas, como pontos, carimbo, legenda e plano possuem suas propriedades.

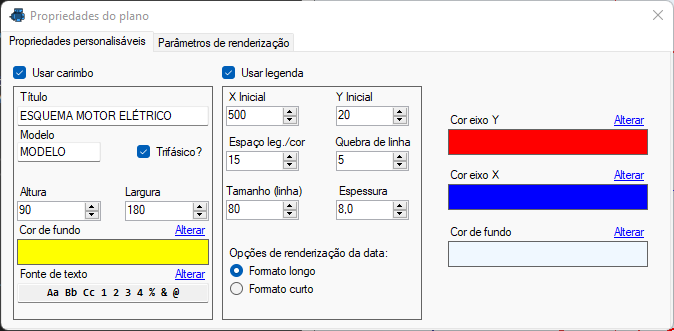

- Propriedades do plano
Com essa opções, podemos personalizar o visual do componente, assim como a imagem final que pode ser exportada e salva.

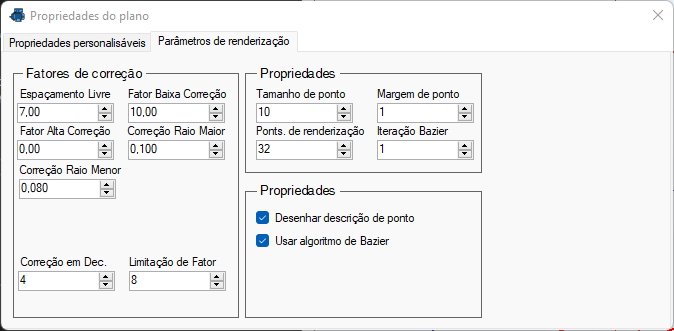

- Ainda no plano, temos as configurações de renderização
Com essas propriedades, podemos ajustar o desempenho, quando necessário.
- As linhas também possuem suas propriedades
Aqui, podemos alterar as propriedades de uma linha específica
- Também as Bobinas!
Aqui, podemos alterar as propriedades de uma bobina específica
| Propriedade | Tipo | Valor Padrão | Descrição |
|---|---|---|---|
| FREE_SPACE | double | 7.0 | Espaçamento livre entre elementos |
| LOW_GRADE_CORRECTION | double | 10.0 | Fator de correção para valores baixos |
| HIGH_GRADE_CORRECTION | double | 0.0 | Fator de correção para valores altos |
| MAJOR_RADIUS_CORRECTION | double | 0.10 | Fator de correção para raio maior |
| SMALLER_RADIUS_CORRECTION | double | 0.08 | Fator de correção para raio menor |
| STAMP_WIDTH | int | 180 | Largura do carimbo |
| STAMP_HEIGHT | int | 90 | Altura do carimbo |
| DRECEMENT_CORRECTION_FACTOR | int | 4 | Fator de correção para decremento |
| LIMIT_FACTOR | int | 8 | Fator de correção para limitação |
| POINT_SIZE | int | 10 | Tamanho do ponto |
| POINT_MARGIN | int | 1 | Margem do ponto |
| RENDER_POINTS | int | 32 | Pontos de renderização |
| SMOOTH_ITERATIONS | int | 1 | Iterações suaves |
| Y_LEGEND_START | int | 20 | Início da legenda no eixo Y |
| X_LEGEND_START | int | 20 | Início da legenda no eixo X |
| Y_LEGEND_ITERATOR | int | 15 | Iteração da legenda no eixo Y |
| Y_LEGEND_SUB_ITERATOR | int | 5 | Iteração secundária da legenda no eixo Y |
| LEGEND_LINE_SIZE | int | 80 | Tamanho da linha da legenda |
| LEGEND_LINE_HEIGHT | float | 8.0 | Altura da linha da legenda |
| LINE_WIDTH | float | 2.0 | Largura da linha |
| USE_SMOOTH | bool | true | Usar suavização |
| DRAW_LATTERS | bool | true | Desenhar letras |
| STAMP | bool | true | Usar carimbo |
| LEGEND_LINE | bool | true | Usar linha de legenda |
| TRIFASIC | bool | true | Modo trifásico |
| INFO | string | "ESQUEMA MOTOR ELÉTRICO" | Informações adicionais |
| MODEL | string | "MODELO" | Modelo específico |
| STAMP_FONT | Font | Consolas, 8pt, Bold | Fonte do carimbo |
| DateFormat | DateFormt | Long | Formato de data |
| BACKGROUND_COLOR_PLANE | Color | AliceBlue | Cor de fundo do plano |
| BACKGROUND_COLOR_CARIMBO | Color | Yellow | Cor de fundo do carimbo |
| X_AXIS_COLOR | Color | Blue | Cor do eixo X |
| Y_AXIS_COLOR | Color | Red | Cor do eixo Y |
Este projeto está licenciado sob a Licença MIT. Você é livre para usar, modificar e distribuir o código-fonte do AutoSchematic de acordo com os termos da licença.
O AutoSchematic é um projeto em desenvolvimento e não oferece garantia de qualquer tipo. O uso deste software é de responsabilidade do usuário. A equipe do AutoSchematic não se responsabiliza por quaisquer danos ou perdas decorrentes do uso deste software.
Se você tiver alguma dúvida, sugestão ou problema relacionado ao AutoSchematic, entre em contato conosco através do email manoelvictorzxc17@hotmail.com ou abra uma issue neste repositório.
