M5Fire_HRSpO2

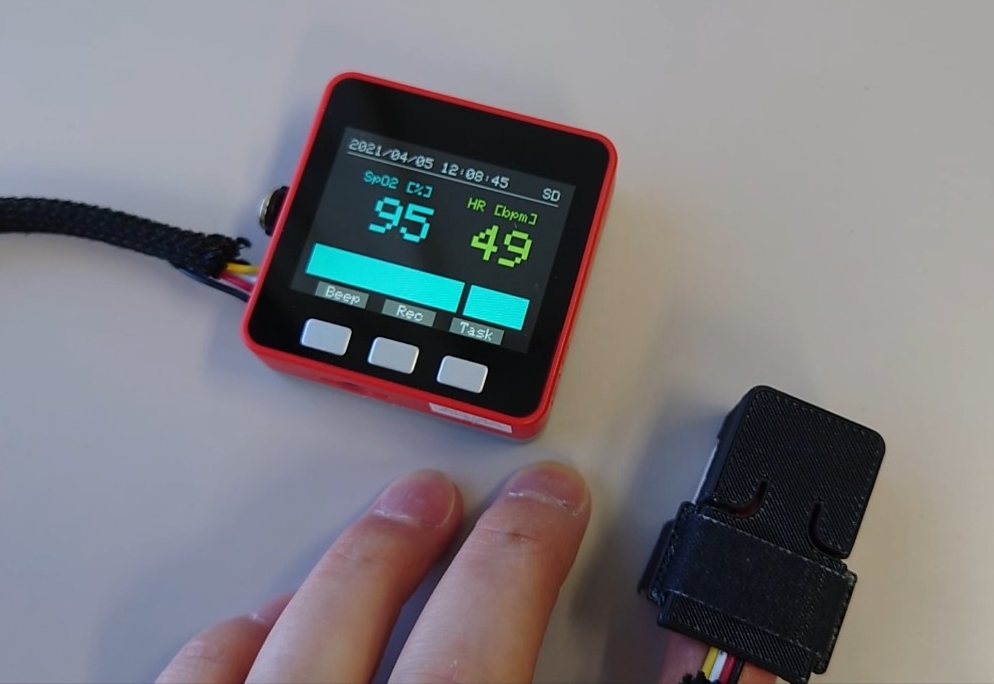

M5Stack + Mini Heart Rate Unit (MAX30100)で心拍数(HR)と酸素飽和度(SpO2)を計測/描画/記録
M5Stack FIREで動作検証済み
※計測の信頼度はセンサとライブラリの品質そのもの（本コードによる補正は無し）

関連記事：DIYer - パルスオキシメータ
YouTube

Main functions

• Wi-Fi 経由で日時を取得して表示
• HR/SpO2 を数値で表示
  • 取得周期は現状 10 [Hz]　（高速化可）

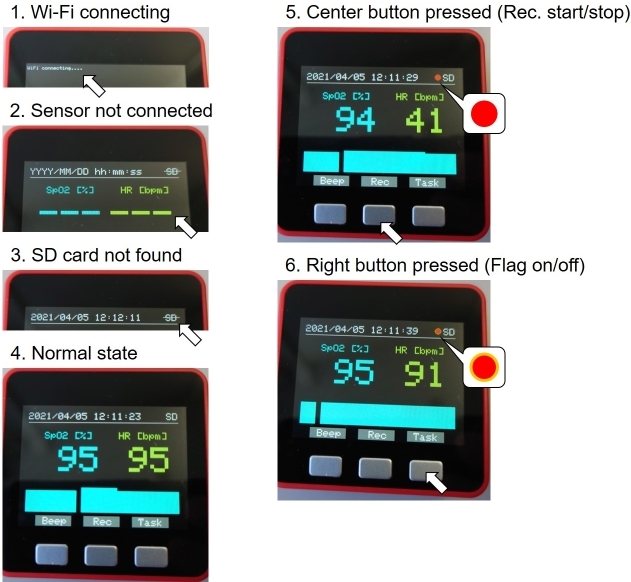

  • SpO2 (80% 以上) の経時変化をグラフ表示　（グラフ全体が流れるのではなく更新バーがローリング，下図 4～6）
  • HR の経時変化をビープ音（音程とタイミング）で通知　（実装済みながら，HR/SpO2 の取得と干渉するため無効化）
• M5Core の左ボタンでビープ音を On/Off　（上記事情により無効化）
• M5Core の中ボタンで SD カードにログ出力を開始/停止
  • csv形式で経過時間，イベント（後述），SpO2，HRを出力
  • ファイル名は日時のため繰り返し計測しても重複しない
  • 記録中は Rec アイコンを表示（下図 5）
  • 書込不可（SD カード未挿入）の場合には反応しない
• M5Core の右ボタンで ログ記録中のイベント（HR/SpO2 に影響しそうな事象（運動，呼吸停止，痰吸引など）の開始/終了）を記録
  • イベント発生中は Active アイコンを表示（下図 6）
• GUI でのエラー表示（Wi-Fi 未接続，センサ認識失敗，SD カード未挿入など，下図 1～3）
• バッテリ駆動により M5Core とセンサユニットだけで運用可
• コンパクトゆえに携帯/ウェアラブル機器として運用可

Requirements

• M5Stack用心拍センサユニット
  Mini Heart Rate Unit (MAX30100) Pulse Oximeter
• oxullo/Arduino-MAX30100 library
• Wi-FiのSSIDとパスワードをinoファイルに記入

// Wi-Fi
char ssid[] = "SSID";
char pass[] = "PASSWORD";

• microSDカード（16GB以下）
• 「M5Stack用心拍センサユニット」指クランプ化キット（STLデータ） - First DIY：まずは何か作ってみる - BOOTH（オプション）

ToDo

• センサ使用とビープ音が干渉（現在はビープ音を無効化）

Licence

GPLv3

Author

komix
