MiMAPR-Windows

Инструкция по использованию

Параметры для работы программы записываются в файле input.txt, где на каждой новой строке находится новый параметр:

1. Шаг сетки: 5 или 10;
2. Вариант: определяет то, каким будет отверстие. Если вариант нечетный, то отверстие имеет форму квадрата, если четный, то отверстие имеет форму круга;
3. Указывается X координата центра отверстия;
4. Указывается Y координата центра отверстия;
5. Узазывается граничное условие для 1-й грани;
6. Узазывается граничное условие для 2-й грани;
7. Узазывается граничное условие для 3-й грани;
8. Узазывается граничное условие для 4-й грани;
9. Узазывается граничное условие для 5-й грани;
10. Узазывается граничное условие для граней отверстия.

Граничные условия: 1 - 100 градусов(нагрев) 2 - 200 градусов(нагрев) 3 - Граничное условие второго рода(теплоизоляция) 4 - Граничное условие третьего рода(конвекция)

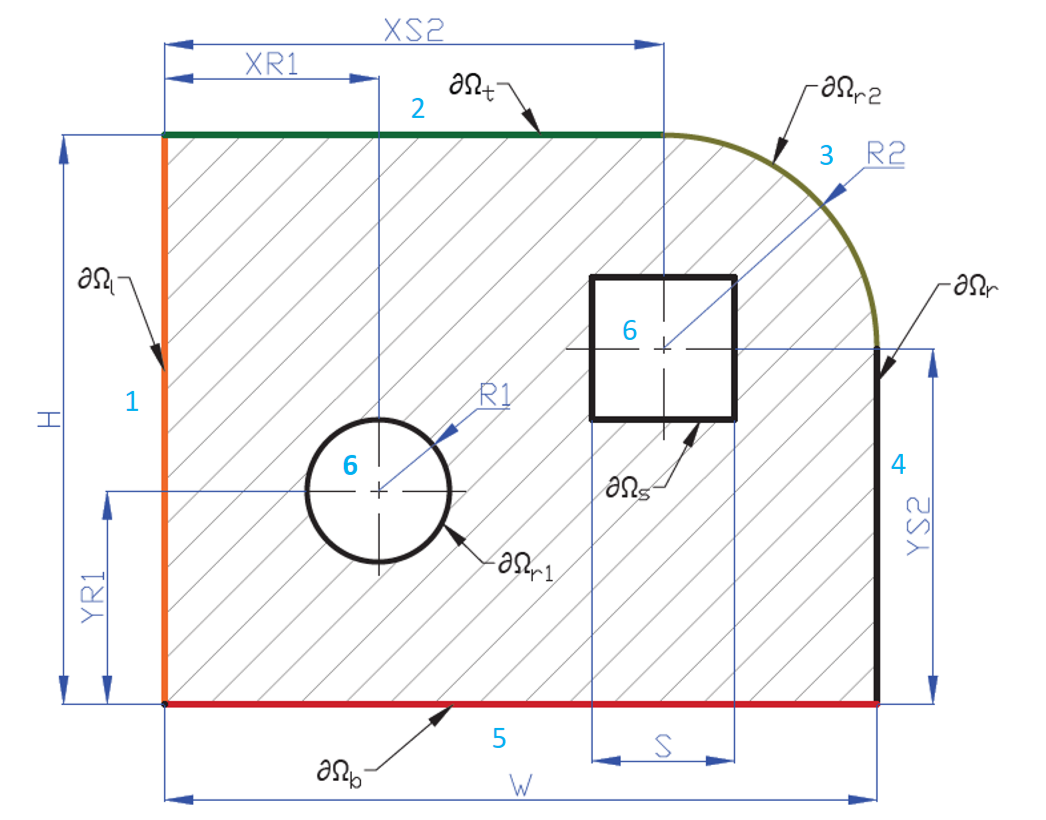

Нумерация граней:

Системные требования:

• Для работы явного метода с шагом 10 в среднем требуется 100 MB ОЗУ;
• Для работы явного метода с шагом 5 в среднем требуется 1 GB ОЗУ;
• Для работы неявного метода с шагом 10 в среднем требуется 100 MB ОЗУ;
• Для работы неявного метода с шагом 5 в среднем требуется 1 GB ОЗУ.

Визуализация результата

Для визуализации необходимо выбрать проект MiMAPR-visualisation и запустить. В появившемся окне терминала следует указать шаг, для которого вы делали вычисления.

Пример результата:

_.mp4
