Blockbench 模型UV优化插件

Other Languages: English

欢迎使用模型UV优化插件，详细请参考使用教程

本插件将会自动优化UV，支持间隙设置、合并相似面、智能压缩纹理等

使用教程

下载

在Releases中包含最新版的工具，可前往Releases中下载uv_optimizer.js文件

安装

1. 打开blockbench，在文件->插件处，打开插件界面

2. 点击"从文件加载插件"按钮，选择到下载的js插件文件，等待安装完成即可

使用

准备工作

1. 打开需要优化的模型（不能是自由模型）。

2. 将模型的UV模式，改为逐面UV。如果不修改，优化结果会出错

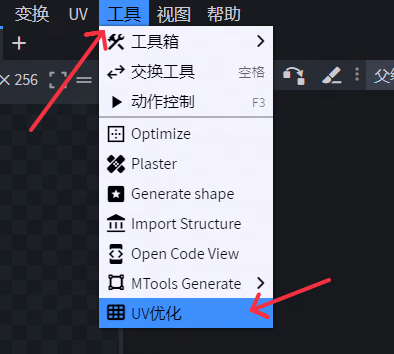

3. 在菜单栏的工具的下拉框中，会多出插件带来的"UV优化"按钮

优化UV

1. 在 工具->UV优化处，打开UV优化的界面

2. 一般情况，参数保持默认即可，点击确定后，可能会出现卡顿，请耐心等待。卡顿结束后优化完成。

检查

1. 需要由美术检查优化后的模型效果是否有出入，如果没有出入，才进行保存操作

2. 优化后检查后发现有问题，则将该项目关闭，重新打开即可恢复优化前的样子

效果展示

优化前：

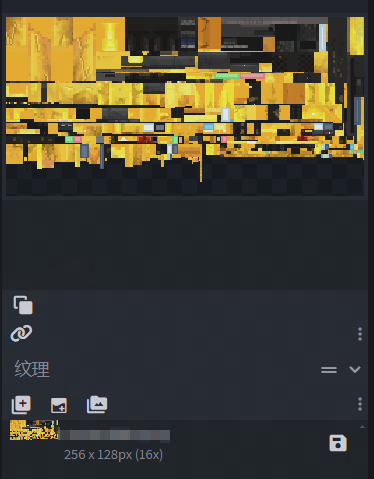

优化后：

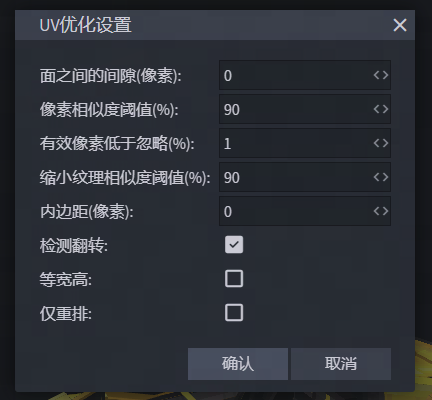

参数讲解

• 面之间的间隙：默认0即可，有需求可填1，在填1后，每个纹理之间会留1像素空白区域

• 像素相似度阈值：这个值越高，复用纹理的效果就越差（即有可能多个面可以用同一个纹理的，但优化后并没有用同一个纹理）

如果优化后，发现某些部位的纹理用成另一个纹理了，可以把这个值调高，最高100

• 有效像素低于忽略：忽略不清晰面的有效像素点

如某个面的纹理使用了100x100的uv大小，但这100x100的纹理内，仅有1个像素点是有内容的，此时就可以忽略掉

• 缩小纹理相似度阈值：该参数会影响纹理缩小的幅度，最高100，纹理缩小也是降低分辨率的一个重要手段

比如有一个纹理是64x64，但里面的内容实际是可以缩小到16x16的，那此时就可以把分辨率降了下去

如果优化后，发现某些部位的纹理和优化前不一致，可以尝试调高这个值

注意事项

• 该插件还没有做历史记录功能，按撤销操作是无法撤销的

• 如果优化后的效果不理想，可以调整像素相似度阈值、缩小纹理相似度阈值参数的值。

• 对于一个模型使用多个贴图的类型，该插件不适用。

如要使用，可以先对第一张贴图进行优化，优化完后，由美术根据第一张图，手动调整第二张图的纹理

贡献

如果您发现一些可以优化的点，或者想要补充一些新的功能，欢迎在本仓库提交分支，并留下你的大名，感谢您的贡献！
