🤖 DiSRHiT

Disaster Site Rescue Hand Tracking Robot

재난 현장을 위한 손동작 추적 구조 로봇

My Favorite Production ⭐

---

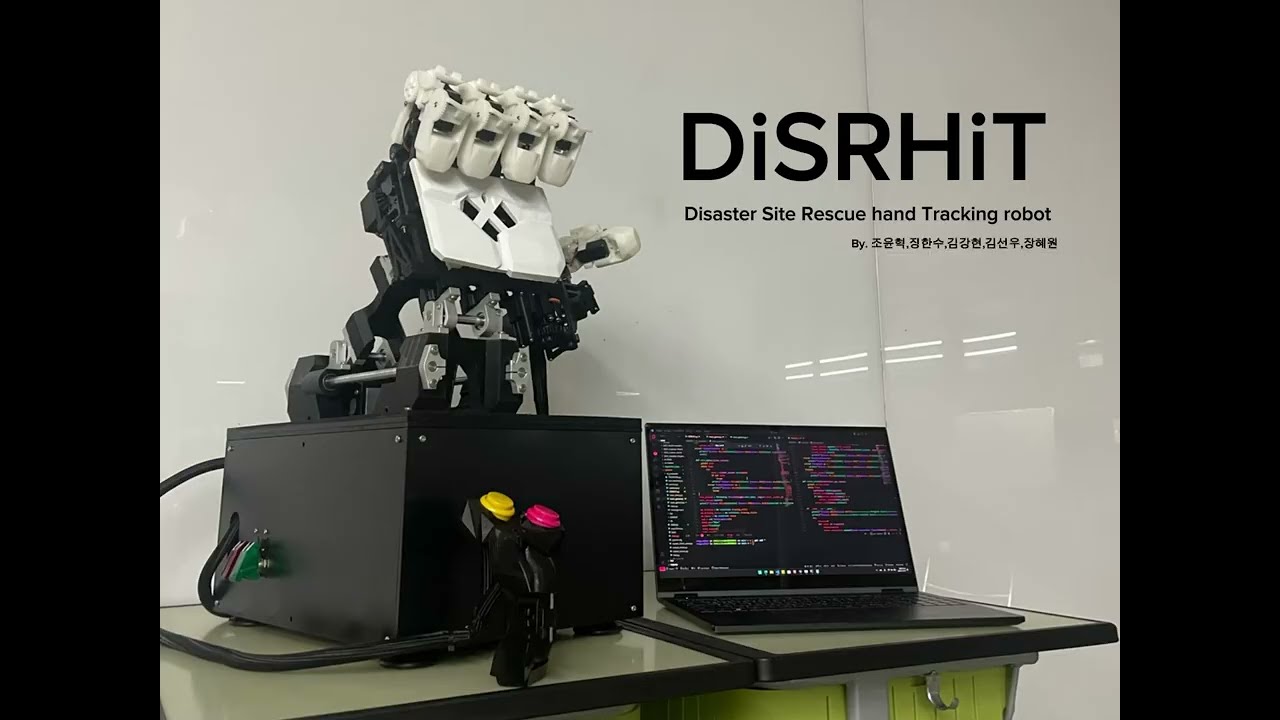

🎥 Demo Video

▶️ 클릭하여 실제 작동 영상 보기

손동작으로 로봇 팔을 실시간 제어하는 DiSRHiT

---

📋 목차

• 프로젝트 소개
• 시스템 아키텍처
• 주요 기능
• 기술 스택
• 하드웨어 구성
• 설치 방법
• 사용 방법
• 코드 구조

---

🎯 프로젝트 소개

**DiSRHiT (Disaster Site Rescue Hand Tracking Robot)**는 재난 현장에서 구조 작업을 수행할 수 있는 손동작 제어 로봇 시스템입니다.

💡 프로젝트 배경

재난 현장에서는 2차 붕괴 위험으로 인해 구조대원이 직접 접근하기 어려운 상황이 많습니다.
DiSRHiT는 이러한 문제를 해결하기 위해 원격으로 손동작만으로 로봇을 제어할 수 있는 시스템을 구현했습니다.

🌟 특징

• ✅ 직관적 제어: 손가락 각도를 실시간으로 로봇에 전달
• ✅ 무선 통신: Socket 기반 원격 제어
• ✅ 정밀 제어: 11개 서보 모터 독립 제어
• ✅ 실시간 처리: MediaPipe 기반 빠른 손 추적
• ✅ 안정성: 멀티스레딩으로 안정적인 데이터 전송

---

🏗️ 시스템 아키텍처

┌─────────────────────────────────────────┐
│  AI Computer (제어 컴퓨터)              │
│  ┌─────────────────────────────────┐   │
│  │  웹캠                            │   │
│  │  ↓                               │   │
│  │  MediaPipe 손 추적              │   │
│  │  ↓                               │   │
│  │  손가락 각도 계산 (21 Landmarks)│   │
│  │  ↓                               │   │
│  │  Socket Client (송신)           │   │
│  └─────────────────────────────────┘   │
└─────────────────────────────────────────┘
              ↓ Socket (TCP/IP)
              ↓ "action: 90: 90:90:..."
┌─────────────────────────────────────────┐
│  Hand Robot (로봇 팔)                   │
│  ┌─────────────────────────────────┐   │
│  │  Socket Server (수신)           │   │
│  │  ↓                               │   │
│  │  명령 파싱                       │   │
│  │  ↓                               │   │
│  │  멀티스레드 각도 분배           │   │
│  │  ↓                               │   │
│  │  PCA9685 PWM 드라이버           │   │
│  │  ↓                               │   │
│  │  11개 서보 모터 제어            │   │
│  └─────────────────────────────────┘   │
│  (Raspberry Pi)                         │
└─────────────────────────────────────────┘

---

✨ 주요 기능

1. 🖐️ MediaPipe 손 추적

AI Computer (main_delay. py)

# MediaPipe로 21개 손 랜드마크 추출
mp_hands = mp.solutions.hands

# 손가락 각도 계산
joint_list = [
    [1,5,6],    # 엄지
    [0,9,10],   # 검지
    [0,13,14],  # 중지
    [0,17,18],  # 약지
    # ... 총 9개 관절
]

# 각도 계산 (벡터 기반)
radians = np.arctan2(c[1]-b[1], c[0]-b[0]) - \
          np.arctan2(a[1]-b[1], a[0]-b[0])
angle = np.abs(radians * 180.0 / np.pi)

특징:

• 21개 손 랜드마크 실시간 추적
• 9개 주요 관절 각도 계산
• 180도 범위 정규화
• 프레임당 처리 시간: ~30ms

---

2. 📡 Socket 통신

프로토콜 설계:

명령 포맷:
"action:angle0:angle1:angle2:.. .:angle10"

예시:
"action:90:85:120:95:10: 15:20:25:45:50:60"
       └─┬─┘ └────────────────┬────────────┘
      명령어        11개 서보 각도

AI Computer → Robot 통신:

# 송신 (AI Computer)
message = f"action:{': '.join(map(str, angles))}"
client_socket.send(message.encode())

# 수신 (Hand Robot)
data = client_socket.recv(1024)
command = data.decode().split(':')
# command[0] = 'action'
# command[1~11] = 각 서보 각도

특징:

• TCP/IP 소켓 통신
• 멀티 클라이언트 지원
• 에러 핸들링 (ConnectionResetError)
• 컬러 로그 출력

---

3. ⚙️ 서보 모터 제어

PCA9685 PWM 제어:

class Servo_Controller_Class:
    def __init__(self, Channel, ZeroOffset):
        self.mChannel = Channel
        self.m_ZeroOffset = ZeroOffset

        # PCA9685 초기화 (I2C 주소: 0x40)
        self.mPwm = Adafruit_PCA9685.PCA9685(address=0x40)
        self.mPwm.set_pwm_freq(60)  # 60Hz

    def SetPos(self, pos):
        # 각도 → PWM 펄스 변환
        pulse = (650-150) * pos/180 + 150 + self.m_ZeroOffset
        self.mPwm.set_pwm(self. mChannel, 0, int(pulse))

PWM 계산:

펄스 범위: 150 ~ 650 (4096 단계 중)
각도 범위:   0° ~ 180°

공식: pulse = (650-150) × (angle/180) + 150 + offset

---

4. 🧵 멀티스레딩

동시 처리:

# 11개 서보를 동시에 업데이트
append_action_thread = []

for index in range(11):
    thread = threading.Thread(
        target=append_angle,
        args=(index, command[index+1])
    )
    append_action_thread.append(thread)

# 모든 스레드 동시 시작
for thread in append_action_thread:
    thread.start()

Lock으로 동기화:

action_lock = [threading.Lock() for _ in range(11)]

def append_angle(index, pos):
    action_lock[index].acquire()
    action_range[index][0] = int(float(pos))
    action_lock[index]. release()

---

🔧 기술 스택

AI Computer (제어측)

기술	용도	버전
Python	메인 언어	3.8+
MediaPipe	손 추적	0.8.x
OpenCV	영상 처리	4.5.x
NumPy	수치 계산	1.21.x
Socket	네트워크 통신	Built-in

Hand Robot (로봇측)

기술	용도	버전
Raspberry Pi	메인 보드	3B+ / 4
Python	서버 언어	3.7+
Adafruit PCA9685	PWM 드라이버	I2C
RPi.GPIO	GPIO 제어	Latest
Socket	서버	Built-in

---

🛠️ 하드웨어 구성

전체 BOM (Bill of Materials)

부품	수량	용도
Raspberry Pi 3B+/4	1	메인 컨트롤러
PCA9685 16채널 PWM	1	서보 제어
SG90 서보 모터	11	손가락 구동
웹캠	1	손 추적 입력
5V 전원 공급	1	서보 전원
점퍼 와이어	다수	연결
브레드보드	1	프로토타입

서보 모터 배치

11개 서보 모터:
[0] 엄지 기저부
[1] 엄지 첫째 마디
[2] 엄지 끝마디
[3] 검지 기저부
[4] 검지 첫째 마디
[5] 검지 끝마디
[6] 중지 첫째 마디
[7] 약지 첫째 마디
[8] 새끼 첫째 마디
[9] 손목 회전
[10] 팔꿈치

---

📦 설치 방법

AI Computer (제어 컴퓨터)

1. 저장소 클론

git clone https://github.com/Deamonio/DiSRHiT.git
cd DiSRHiT/AI_computer

2. 가상환경 생성

python3 -m venv venv
source venv/bin/activate  # Windows: venv\Scripts\activate

3. 의존성 설치

pip install -r requirements.txt

requirements.txt:

mediapipe>=0.8.0
opencv-python>=4.5.0
numpy>=1.21.0
pygame>=2.0.0
gtts>=2.2.0

---

Hand Robot (Raspberry Pi)

1. SSH 접속

ssh pi@<라즈베리파이_IP>

2. 저장소 클론

git clone https://github.com/Deamonio/DiSRHiT.git
cd DiSRHiT/Hand_Robot

3. 의존성 설치

pip3 install -r requirements.txt

requirements.txt:

RPi.GPIO>=0.7.0
adafruit-pca9685>=1.0.1

4. I2C 활성화

sudo raspi-config
# Interfacing Options → I2C → Enable
sudo reboot

5. I2C 주소 확인

sudo i2cdetect -y 1

출력 예시:

     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: 40 -- -- -- -- -- -- -- -- -- -- -- -- -- -- --  ← PCA9685

---

🚀 사용 방법

1️⃣ Hand Robot 서버 시작

# Raspberry Pi에서 실행
cd DiSRHiT/Hand_Robot
python3 main. py

출력:

[Socket] Server started on 0.0.0.0:7672
[Socket] Waiting for connections...

IP 주소 확인:

hostname -I
# 예: 192.168.1.100

---

2️⃣ AI Computer 클라이언트 실행

IP 설정:

# AI_computer/main_delay.py
HOST = '192.168.1.100'  # Raspberry Pi IP
PORT = 7672

실행:

cd DiSRHiT/AI_computer
python main_delay.py

출력:

[Socket] Connected to the Server
[Camera] Starting hand tracking...

---

3️⃣ 손동작 제어

제어 방법:

1. 웹캠 앞에 손을 펴기

   • MediaPipe가 21개 랜드마크 인식
   • 화면에 손 스켈레톤 표시

2. 손가락 움직이기

   • 각 손가락 각도가 실시간 계산
   • Socket으로 로봇에 전송

3. 로봇 팔 확인

   • 로봇 손가락이 동일하게 움직임
   • 지연 시간: ~100ms

종료:

• q 키: 프로그램 종료
• Ctrl+C: 강제 종료

---

📁 프로젝트 구조

DiSRHiT/
├── AI_computer/                 # 제어 컴퓨터 (Python 99.9%)
│   ├── main_delay.py            # 메인 손 추적 + Socket 클라이언트
│   ├── camera.py                # 웹캠 테스트 (카메라 0)
│   ├── camera2.py               # 웹캠 테스트 (카메라 1)
│   └── requirements.txt         # 의존성
│
├── Hand_Robot/                  # 로봇 팔 (Raspberry Pi)
│   ├── main.py                  # Socket 서버 + 서보 제어
│   ├── requirements.txt         # 의존성
│   ├── bin/                     # 유틸리티 스크립트
│   │   ├── i2cscan.py           # I2C 장치 스캔
│   │   ├── ftdi_urls.py         # FTDI 장치 확인
│   │   └── pyterm.py            # 시리얼 터미널
│   └── research_data/
│       └── socket_client.py     # Socket 테스트 클라이언트
│
├── profile_image. jpeg           # 프로젝트 이미지
├── README.md                    # 이 문서
└── test. md                      # 테스트 문서

---

💻 핵심 코드 분석

손가락 각도 계산 알고리즘

def draw_finger_angles(image, results, joint_list):
    for hand in results.multi_hand_landmarks:
        for joint in joint_list:
            # 3개 점으로 각도 계산
            a = np.array([hand.landmark[joint[0]].x,
                          hand.landmark[joint[0]].y])
            b = np.array([hand.landmark[joint[1]].x,
                          hand.landmark[joint[1]].y])
            c = np.array([hand.landmark[joint[2]].x,
                          hand.landmark[joint[2]].y])

            # 벡터 각도 계산
            radians = np.arctan2(c[1]-b[1], c[0]-b[0]) - \
                      np.arctan2(a[1]-b[1], a[0]-b[0])
            angle = np.abs(radians * 180.0 / np.pi)

            # 180도 초과 시 보정
            if angle > 180. 0:
                angle = 360 - angle

            # 손가락별 각도 보정
            if cnt < 4:  # 엄지~약지
                angle = 180 - angle
            if cnt >= 4 and cnt <= 7:  # 중간 마디
                if angle > 80:
                    angle = 180 - angle

원리:

1. 3개 랜드마크 추출 (관절 양쪽 + 중심)
2. 2개 벡터 생성
3. arctan2로 각 벡터 각도 계산
4. 두 각도 차이로 관절 각도 도출
5. 손가락별 보정 적용

---

Socket 서버 (멀티 클라이언트)

def handle_client(client_socket, addr):
    print(f"[Socket] Connected by:  {addr[0]}:{addr[1]}")

    while True:
        try:
            data = client_socket.recv(1024)
            if not data:
                break

            # 다른 클라이언트에게 브로드캐스트
            for client in client_sockets:
                if client != client_socket:
                    client. send(data)

            # 명령 파싱
            command = data. decode().split(':')
            if command[0] == 'action':
                # 11개 서보 동시 업데이트 (멀티스레딩)
                threads = []
                for index in range(11):
                    t = threading.Thread(
                        target=append_angle,
                        args=(index, command[index+1])
                    )
                    threads.append(t)
                    t.start()

        except ConnectionResetError:
            break

    client_sockets.remove(client_socket)

---

서보 PWM 제어

def SetPos(self, pos):
    # 각도 (0~180°) → PWM 펄스 (150~650)
    pulse = (650-150) * pos/180 + 150 + self.m_ZeroOffset

    # PCA9685로 PWM 신호 전송
    self. mPwm.set_pwm(self.mChannel, 0, int(pulse))

PWM 타이밍:

• 주파수: 60Hz (16. 67ms 주기)
• 펄스 범위: 150~650 (4096 단계 중)
• 0°: 0. 61ms, 90°: 1.53ms, 180°: 2.45ms

---

🔧 문제 해결

1. Socket 연결 실패

증상:

[Socket][Error] Connection refused

해결:

# 1.  IP 주소 확인
hostname -I

# 2. 방화벽 확인
sudo ufw allow 7672

# 3. 서버 재시작
python3 main.py

---

2. I2C 장치 인식 안 됨

증상:

IOError: [Errno 2] No such file or directory

해결:

# I2C 활성화 확인
ls /dev/i2c*
# /dev/i2c-1 있어야 함

# I2C 주소 스캔
sudo i2cdetect -y 1

# I2C 도구 설치
sudo apt-get install i2c-tools

---

3. 서보 떨림 현상

증상:

• 서보가 미세하게 떨림
• 각도가 불안정

해결:

# 1. 전원 공급 확인 (5V 2A 이상)
# 2. 캐패시터 추가 (1000μF)
# 3. 데드존 설정

def SetPos(self, pos):
    # 각도 변화가 2도 미만이면 무시
    if abs(pos - self.last_pos) < 2:
        return

    pulse = (650-150) * pos/180 + 150 + self.m_ZeroOffset
    self.mPwm. set_pwm(self.mChannel, 0, int(pulse))
    self.last_pos = pos

---

4. MediaPipe 느림

증상:

FPS:  10~15 (목표: 30)

해결:

# 1. 해상도 낮추기
cap = cv2.VideoCapture(0)
cap.set(cv2.CAP_PROP_FRAME_WIDTH, 640)
cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 480)

# 2. 모델 복잡도 낮추기
mp_hands. Hands(
    model_complexity=0,  # 0: 빠름, 1: 정확
    min_detection_confidence=0.5,
    min_tracking_confidence=0.5
)

# 3. GPU 사용 (가능 시)
mp_hands. Hands(
    static_image_mode=False,
    max_num_hands=1
)

---

📊 성능 지표

시스템 성능

항목	수치	비고
FPS	25~30	웹캠 30fps 기준
지연 시간	~100ms	AI → Robot
통신 속도	<10ms	Local network
서보 응답	~60ms	PWM 60Hz
정확도	±3°	손가락 각도

리소스 사용

AI Computer:

• CPU: 40~60% (i5 이상)
• RAM: ~500MB
• GPU: MediaPipe (선택)

Raspberry Pi:

• CPU: 20~30%
• RAM: ~200MB
• I2C 대역폭: ~100kbps

---

🎯 활용 사례

1. 재난 구조

시나리오:

지진 → 건물 붕괴 → 2차 붕괴 위험
       ↓
DiSRHiT 투입 → 원격 조종
       ↓
생존자 탐색 → 물품 전달 → 구조

2. 위험 물질 처리

• 방사능 오염 지역
• 화학 물질 유출 현장
• 폭발물 제거

3. 의료 재활

• 손 기능 회복 훈련
• 원격 재활 치료
• 손 움직임 데이터 수집

---

🤝 기여하기

기여는 언제나 환영합니다! 🎉

기여 방법

1. Fork 이 저장소
2. Feature 브랜치 생성: git checkout -b feature/AmazingFeature
3. 변경사항 커밋: git commit -m 'Add some AmazingFeature'
4. 브랜치에 Push: git push origin feature/AmazingFeature
5. Pull Request 생성

개선 아이디어

• 양손 지원
• 힘 피드백 추가
• WebRTC 영상 스트리밍
• 자율 주행 기능
• 음성 명령 통합

---

📜 라이선스

이 프로젝트는 MIT License 하에 배포됩니다.

---

📞 연락처

프로젝트 관리자: Deamonio

[](mailto:hyun0810d@gmail. com)

프로젝트 링크: https://github.com/Deamonio/DiSRHiT

---
