Så'rn plotter du Waveforms data i Matlab..

Waveforms

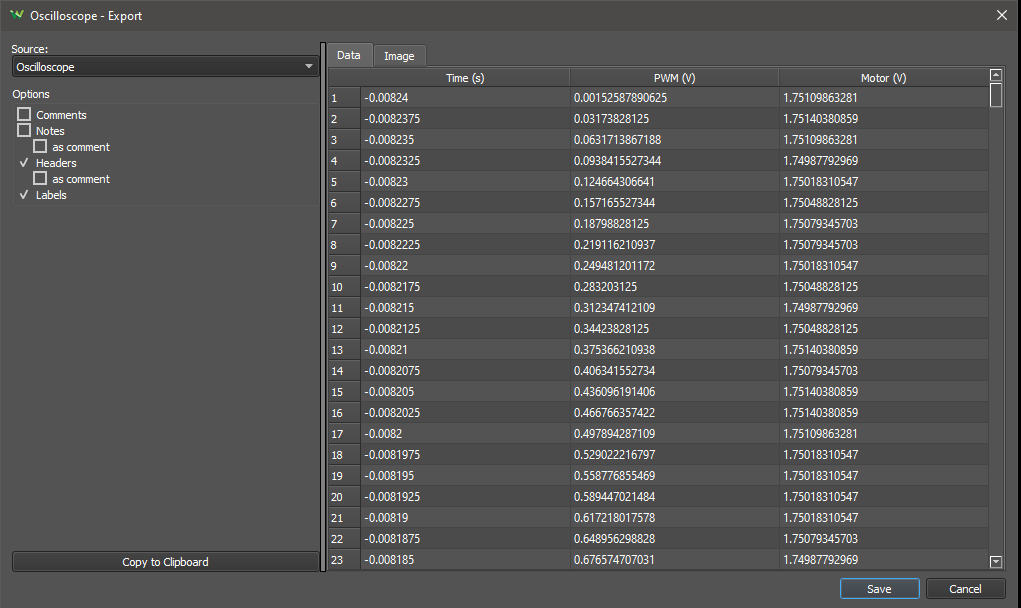

Eksporter din data!

Tjek dine settings! (Kun flueben v. Headers og Labels)

Datasættet fra Waveforms skal lige ændres fra

Time (s)	PWM (V)	Motor (V)
-0.008240000000000001	0.00152587890625	1.7510986328125
-0.0082375	0.03173828125	1.75140380859375

til

%Time (s)	PWM (V)	Motor (V)
-0.008240000000000001	0.00152587890625	1.7510986328125
-0.0082375	0.03173828125	1.75140380859375

Første linje udkommenteres altså med et ```%````.

MatLab!

scope = load('DataFile.txt');

ChA = [scope(:, 1), scope(:, 2)]; % Kanal 1
ChB = [scope(:, 1), scope(:, 3)]; % Kanal 2

Her indstilles de parametre der gælder for plottet..

%%% Indstillinger...
f0 = 1e3 %% Hvilken frekvens kigger vi på? IKKE samplerate!!!!
t0 = 1/f0 %% Perioden af den
periods = 4; %% Hvor mange perioder vil du se ?
%%%%

Herefter kan figuren plottes..

figure(101);
clf;
plot(ChA(:, 1), ChA(:, 2));
hold on
plot(ChB(:, 1), ChB(:, 2));
hold off
xlabel('Tid [s]');
ylabel('[V]');
xlim([0 t0*periods])
% xlim([0 1e-3]) % Brug denne for visning fra [0:1] ms
legend('Kanal 1','Kanal 2')
grid
print('filnavn','-depsc') % Gem som en EPS fil.. (God til LaTex)
