Marc Bloch - chauffe 2021 - 2022

[alexandrecuer]

Pour rappel, on a instrumenté 2 circuits desservant respectivement les ailes nord et sud de la sous-station ouest de l’externat (bâtiment d'enseignement) en plaçant ensuite un capteur de température intérieure au début et à la fin de chaque circuit, pour apprécier les éventuelles disparités.

début de la chauffe 2021 - 2022

Le chauffage a été allumé le vendredi 8 octobre vers 14h.

nord

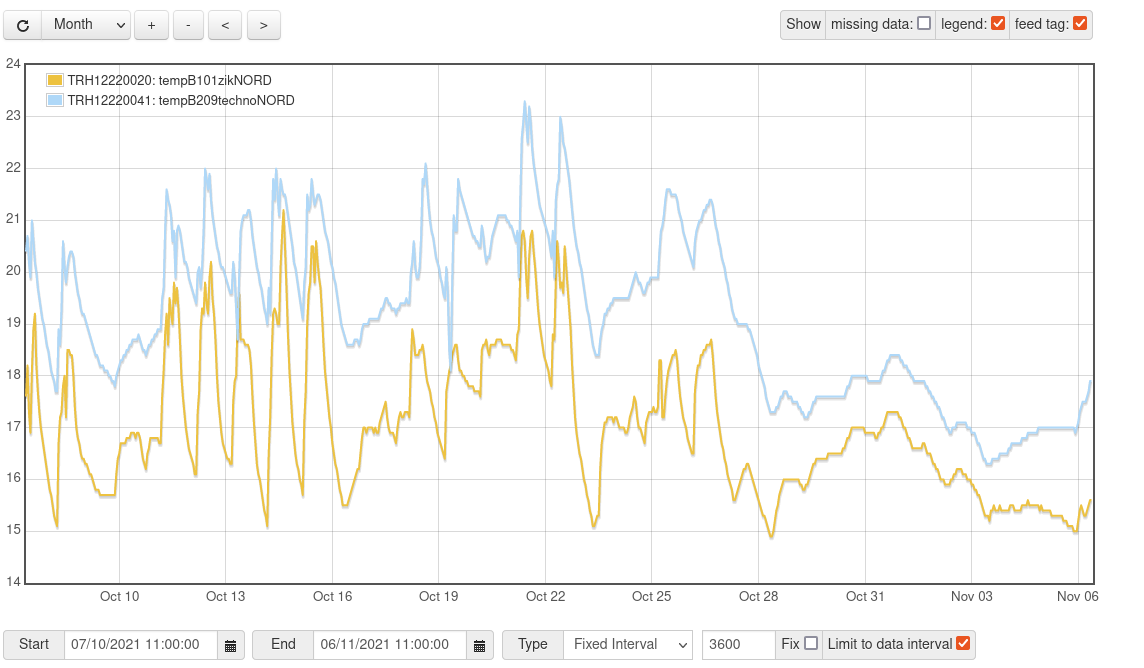

Sur les courbes de température intérieure, on perçoit de façon nette les jours de la semaine durant lesquels le chauffage est allumé et les coupures du week-end

Lors des vacances de la Toussaint ayant débuté le 22 Octobre au soir, le chauffage n'est pas coupé durant les 15 jours. Il est actif les lundi 25 et mardi 26 Octobre, probablement pour le personnel administratif.

Le préchauffage en mode réduit commence le 3 novembre vers 3 heure de l'après-midi en envoyant une eau à 25 °C puis se renforce assez tôt dans le week-end des 6 et 7 novembre en envoyant dès le 6 novembre vers 1 heure du matin une eau à 35°C.

Effectivement, celà enraye la chute des températures intérieures perceptible depuis le 1er novembre

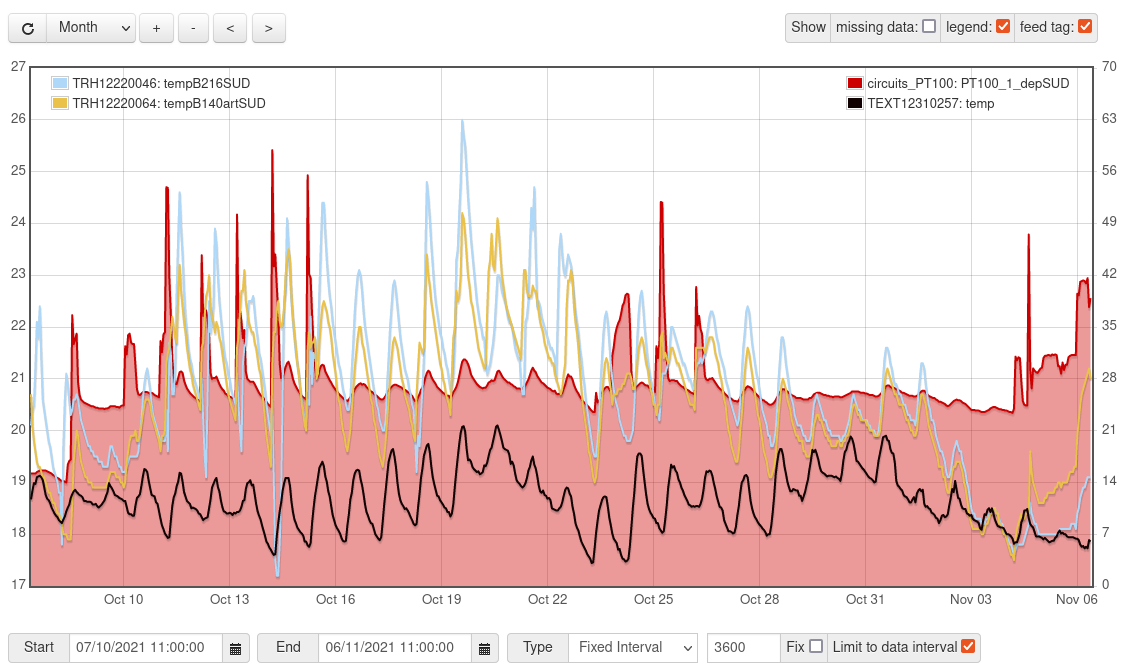

sud

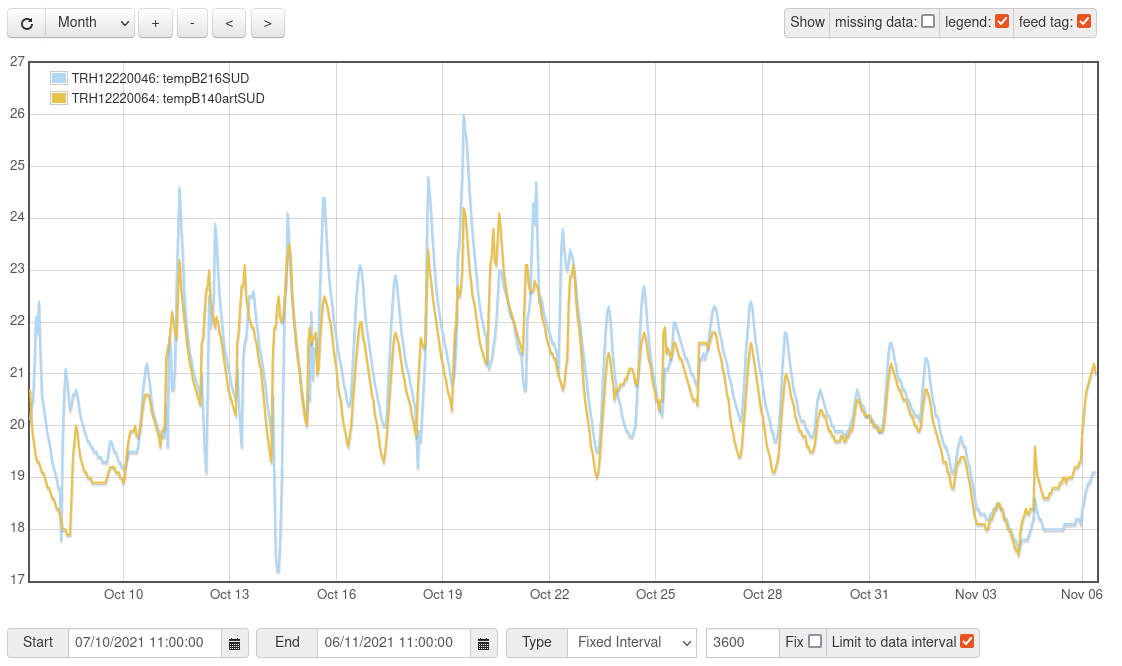

Sur les courbes de température intérieure, les jours de la semaine sont moins perceptibles. Par contre, on voit bien la coupure des vacances. On constate une homogénéité du circuit : la fin du parcours n'est pas moins bien traitée que le début, contrairement au circuit nord pour lequel le phénomène est flagrant. Mais cette homogénéité est due au fait que sur cette période, la zone n'avait pas vraiment besoin de chauffage.

Du 16 au 22 octobre, le circuit n'a pas eu besoin de fonctionner et les températures intérieures sont clémentes.

[alexandrecuer]

le point sur les différentes stratégies d'intermittence

Il existe principalement 4 grandes familles de programmation d'intermittence, toutes plus ou moins empiriques. Les réglages sont généralement effectués à dires d'expert.

abaissement de courbe de chauffe

Avec un tel mode de régulation, on parle de ralenti plus que de coupure.
En période d’inoccupation, on continue toujours à fournir en permanence de la chaleur au bâtiment,
moins qu’en période d’occupation, mais en quantité suffisante pour ne pas permettre
un abaissement rapide de la température intérieure.

Le ralenti consiste en un changement de courbe de chauffe pour les périodes d’inoccupation.

Avec une production dimensionnée pour un régime d’eau 90/70°, on considère souvent qu’une variation de température d’eau de 4 à 5°C entraîne une variation de température ambiante de 1°C.

Le décalage de courbe de chauffe est donc généralement de l'ordre de -20°C, afin de ne pas laisser la température intérieure descendre en dessous de 16°C (cas d'une consigne de 20°C pour la température intérieure)

coupure et relance à heures fixes

• fonctionnement normal du chauffage en période d’occupation (par exemple loi d'eau sur la température extérieure)
• arrêt complet du chauffage (arrêt des chaudières, fermeture des vannes mélangeuses, arrêt des circulateurs, …) en fin de période d’occupation,
• relance du chauffage à allure réduite pendant la période d’inoccupation, par exemple si la température extérieure descend en dessous d'une certaine valeur limite. Les installations les plus récentes peuvent utiliser des sondes d'ambiance pour mesurer la température intérieure, et ainsi déclencher la relance si la température intérieure est en dessous de valeurs seuils (16° en semaine et 14° le week-end)
• relance du chauffage, à pleine puissance un peu avant l'ouverture des locaux.

optimiseur non autoadaptatif

Par rapport à la coupure/relance à heures fixes, les optimiseurs font varier le moment de ces dernières en fonction de la température extérieure et de la température intérieure si elle est mesurée.

Lorsqu’il fait plus chaud :

• le refroidissement du bâtiment est plus lent : l'heure de coupure peut donc être avancée
• la température intérieure atteinte durant l’inoccupation est moins basse et l’énergie nécessaire à la relance est plus faible : l'heure de la relance peut donc être retardée.

La paramétrisation de ce type de programmateur reste délicate, en effet, il faut procéder par essais – erreurs, puisque plusieurs paramètres importants restent inconnus de l’utilisateur : l’inertie thermique du bâtiment, le degré de surpuissance du chauffage.

optimiseur autoadaptatif

Le programmateur adapte automatiquement ses paramètres de réglage au jour le jour, en fonction des résultats qu’il a obtenu les jours précédents.
Par rapport à un optimiseur non autoadaptatif bien réglé, l’optimiseur autoadaptatif n’apportera pas d’économie d’énergie complémentaire. Son rôle est de faciliter (l’utilisateur ne doit plus intervenir) et donc d’optimaliser le réglage.

de la stratégie d'intermittence suivie par les régulateurs de la sous-station ouest de l’externat

Le système ne fonctionne pas en utilisant des mesures de température intérieure pour réguler la distribution de l'eau chaude. On est donc plutôt sur un système de type coupure et relance à heures fixes.

Comme déjà mentionné, le chauffage a été allumé le vendredi 8 octobre vers 14h. On voit la coupure du samedi puis le dimanche, le préchauffage commence avec une coupure dans l'après-midi et une reprise vers 21 h en soirée.

Ensuite ce sont des cycles journaliers de 12h qui se succèdent, commencant à 6h du matin pour se terminer à 6 heures du soir. Le système semble fonctionner à pleine puissance jusqu'à 9h puis de manière réduite ensuite, certainement suivant une loi d'eau de distribution.

En semaine, le chauffage est coupé la nuit : pas de réduit de semaine pour des questions d'économies certainement. Le système compte sur la relance à pleine puissance du matin pour avoir la bonne température à l'ouverture du bâtiment.

[alexandrecuer]

première semaine après les vacances de Toussaint 2021

Pas d'arrêt le 11 novembre

Des températures intérieures "tropicales" au sud : il fait 21 °C hors occupation, le point le plus bas lors du week-end ne descendant guère en dessous de 19°C. La relance réduite du week-end, dès le 13 novembre, à 13h semble inutile.

Au nord, la relance semble justifiée, mais assez couteuse

évolution des températures intérieures & extérieure sur les 15 jours précédant le week-end des 13 et 14 novembre 2021
